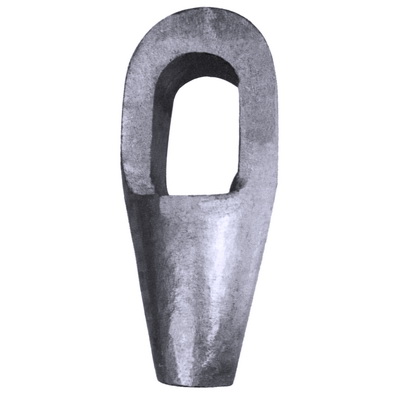

JIS Closed Wire Rope Sockets (F3432) | |||||||||
Size | Wire Rope Dia.(mm) |
SWL (t) |
D | B | C | L | L1 | H | R |
mm | |||||||||
10 | 10.5 | 1.2 | 14 | 32 | 15 | 144 | 66 | 18 | 28 |
12 | 12 | 1.7 | 16 | 34 | 17 | 159 | 73 | 20 | 32 |
14 | 14 | 2.2 | 18 | 37 | 19 | 176 | 81 | 22 | 35 |
16 | 16 | 2.6 | 20 | 40 | 21 | 193 | 88 | 24 | 38 |
18 | 18 | 3.3 | 23 | 43 | 24 | 210 | 95 | 27 | 41 |
20 | 20 | 4.1 | 25 | 47 | 26 | 227 | 103 | 30 | 44 |
22 | 22.5 | 5.1 | 30 | 52 | 29 | 245 | 111 | 33 | 48 |
24 | 24 | 5.9 | 32 | 56 | 31 | 262 | 119 | 36 | 51 |
25 | 25 | 6.9 | 33 | 60 | 34 | 281 | 127 | 39 | 54 |
28 | 28 | 8 | 36 | 65 | 36 | 298 | 135 | 41 | 58 |
30 | 30 | 9.2 | 38 | 68 | 39 | 316 | 143 | 44 | 61 |
32 | 31.5 | 10.5 | 40 | 72 | 42 | 335 | 151 | 47 | 64 |
34 | 33.5 | 11.5 | 42 | 75 | 44 | 353 | 159 | 50 | 68 |
36 | 36 | 13 | 44 | 80 | 47 | 373 | 168 | 53 | 72 |
38 | 37.5 | 14.5 | 47 | 84 | 47 | 392 | 177 | 56 | 75 |
40 | 40 | 16.5 | 49 | 88 | 52 | 413 | 186 | 59 | 79 |
42 | 42 | 18.5 | 52 | 92 | 54 | 434 | 196 | 61 | 83 |
45 | 45 | 21 | 54 | 10 | 60 | 474 | 214 | 67 | 91 |
48 | 47.5 | 23 | 57 | 104 | 62 | 494 | 223 | 70 | 95 |
50 | 50 | 25.5 | 60 | 474 | 65 | 516 | 233 | 73 | 99 |
53 | 53 | 28 | 63 | 113 | 67 | 536 | 242 | 76 | 103 |
56 | 56 | 31.5 | 66 | 119 | 71 | 567 | 256 | 80 | 109 |
60 | 60 | 36 | 70 | 129 | 78 | 619 | 279 | 87 | 119 |
63 | 63 | 40 | 74 | 133 | 81 | 641 | 289 | 90 | 123 |
