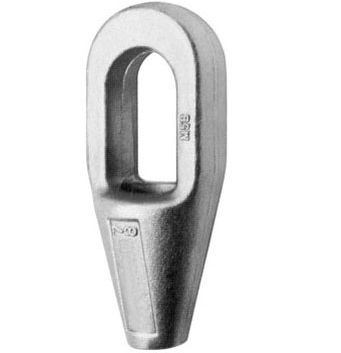

Grooved Closed Spelter Sockets | ||||||||
Wire Rope Dia | A | B | C | D | F | H | J | |
in | mm | mm | ||||||
1/4 | 6 | 114.3 | 12.7 | 38 | 22.4 | 9.7 | 13 | 57 |
5/16-3/8 | 8-9 | 124 | 16 | 43 | 24.6 | 12.7 | 18 | 57 |
7/16-1/2 | 11-12 | 138.2 | 18 | 51 | 30 | 14.2 | 22 | 64 |
9/16-5/8 | 14-16 | 160.3 | 21 | 67 | 36 | 17.5 | 25 | 76 |
3/4 | 19 | 192 | 27 | 76 | 42 | 20.6 | 32 | 89 |
7/8 | 22 | 222.3 | 32 | 92 | 48 | 23.9 | 38 | 102 |
1 | 25 | 251 | 35 | 105 | 58 | 28.7 | 44 | 114 |
1 1/8 | 28 | 279 | 38 | 114 | 65 | 31.8 | 51 | 127 |
1 1/4-1 3/8 | 31.5-35 | 308 | 41.4 | 135 | 71.4 | 38.1 | 57 | 140 |
1 1/2 | 38 | 354 | 49 | 135 | 81 | 41.4 | 64 | 152 |
1 5/8 | 42 | 384 | 54 | 146 | 83 | 44.5 | 70 | 165 |
1 3/4-1 7/8 | 45-47.5 | 438 | 56 | 171 | 95 | 51 | 76 | 191 |
2-2 1/8 | 50-53 | 495 | 62 | 194 | 111 | 57 | 83 | 216 |
2 1/4-2 3/8 | 57-60 | 537 | 67 | 216 | 127 | 63.5 | 92 | 229 |
2 1/2-2 5/8 | 63-66 | 597 | 79 | 241 | 140 | 73 | 102 | 248 |
2 3/4-2 7/8 | 70-73 | 645 | 79 | 273 | 159 | 79 | 124 | 279 |
3-3 1/8 | 76-80 | 686 | 83 | 292 | 171 | 86 | 133 | 305 |
3 1/4-3 3/8 | 82-85 | 743 | 102 | 311 | 184 | 92 | 146 | 330 |
3 1/2-3 5/8 | 89-92 | 787 | 102 | 330 | 197 | 98.6 | 159 | 356 |
3 3/4-4 | 95-100 | 845 | 108 | 362 | 216 | 108 | 178 | 381 |
