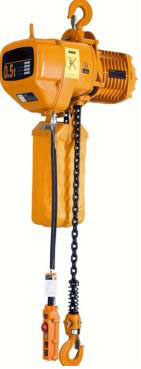

Electric Chain Hoist, FDHB Type | ||||||||||
Techinical Parameters | ||||||||||
Type | Capacity (Ton) |
Lifing Speed (m/min) |
Power (Kw) |
Rotation speed (r/min) |
Phases | Voltage (V) |
Frequency (Hz) |
I-Beam (mm) |
dia of chain |
N/G W (KG) |
FDHB0.5-01 | 0.5 | 7.8 | 1.1 | 1440 | 3 | 220-440 | 50 | / | 6.3 | 42/46 |
FDHB01-01 | 1 | 6.8 | 1.5 | 1440 | 3 | 220-440 | 50 | / | 7.1 | 59/64 |
FDHB01-02 | 1 | 3.9 | 1.1 | 1440 | 3 | 220-440 | 50 | / | 6.3 | 49/53 |
FDHB1.5-01 | 1.5 | 8.8 | 3.0 | 1440 | 3 | 220-440 | 50 | / | 10 | 109/121 |
FDHB02-01 | 2 | 6.6 | 3.0 | 1440 | 3 | 220-440 | 50 | / | 10 | 109/121 |
FDHB02-02 | 2 | 3.4 | 1.5 | 1440 | 3 | 220-440 | 50 | / | 7.1 | 68/73 |
FDHB2.5-01 | 2.5 | 5.6 | 3.0 | 1440 | 3 | 220-440 | 50 | / | 11.2 | 113/125 |
FDHB03-01 | 3 | 5.6 | 3.0 | 1440 | 3 | 220-440 | 50 | / | 11.2 | 113/125 |
FDHB03-02 | 3 | 4.4 | 3.0 | 1440 | 3 | 220-440 | 50 | / | 10 | 127/139 |
FDHB05-02 | 5 | 2.8 | 3.0 | 1440 | 3 | 220-440 | 50 | / | 11.2 | 138/150 |
Size Specification | ||||||||||||
Type | Capacity (Ton) |
H | A | B | D | E | I | J | K | L | M | N |
FDHB0.5-01 | 0.5 | 580 | 455 | 230 | 240 | 155 | 31 | 29 | 31 | 29 | 20 | 20 |
FDHB01-01 | 1 | 650 | 520 | 260 | 300 | 176 | 42 | 32 | 42 | 32 | 24 | 24 |
FDHB01-02 | 1 | 680 | 455 | 230 | 240 | 155 | 42 | 32 | 42 | 32 | 24 | 24 |
FDHB1.5-01 | 1.5 | 800 | 615 | 295 | 430 | 265 | 49 | 40 | 49 | 40 | 30 | 30 |
FDHB02-01 | 2 | 800 | 615 | 295 | 430 | 265 | 49 | 40 | 49 | 40 | 30 | 30 |
FDHB02-02 | 2 | 835 | 520 | 260 | 300 | 236 | 49 | 40 | 49 | 40 | 30 | 30 |
FDHB2.5-01 | 2.5 | 845 | 615 | 295 | 430 | 265 | 59 | 48 | 59 | 48 | 35 | 35 |
FDHB03-01 | 3 | 845 | 615 | 295 | 430 | 265 | 59 | 48 | 59 | 48 | 35 | 35 |
FDHB03-02 | 3 | 950 | 615 | 295 | 430 | 320 | 59 | 48 | 59 | 48 | 35 | 35 |
FDHB05-02 | 5 | 1030 | 615 | 295 | 430 | 325 | 60 | 48 | 60 | 48 | 43 | 43 |
