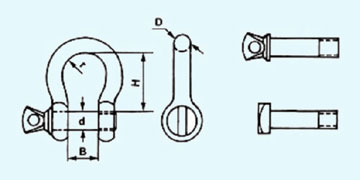

European Type Large Dee Shackle | ||||||
SIZE | W.L.L | WEIGHT | D | d | B | H(I.L.) |
mm | kg | kg | mm | mm | mm | mm |
5 | 80 | 0.019 | 5 | 5 | 10 | 19 |
6 | 100 | 0.034 | 6 | 6 | 13 | 25 |
8 | 200 | 0.07 | 8 | 8 | 16 | 32 |
10 | 320 | 0.13 | 10 | 10 | 19 | 38 |
12 | 520 | 0.26 | 12 | 12 | 25 | 51 |
16 | 800 | 0.5 | 16 | 16 | 32 | 64 |
20 | 1100 | 0.8 | 20 | 20 | 38 | 76 |
22 | 1500 | 1.28 | 22 | 22 | 44 | 89 |
25 | 2100 | 1.98 | 25 | 25 | 51 | 100 |
28 | 3000 | 2.97 | 28 | 28 | 57 | 115 |
32 | 3500 | 4.3 | 32 | 32 | 64 | 127 |
38 | 5000 | 6.75 | 38 | 38 | 76 | 152 |
45 | 7000 | 12.5 | 45 | 45 | 90 | 180 |
50 | 8000 | 17.5 | 50 | 50 | 102 | 200 |
