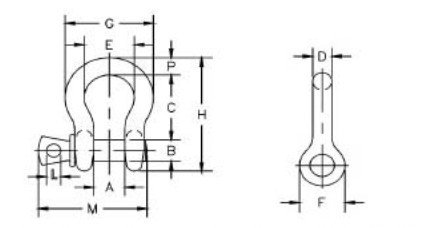

Screw Pin Anchor Shackle, U.S.Type G209, Drop Forged
Nominal  size	Working Load Limit	Dimensions (in.)											Tolerance
													+/-
(in.)	(tons)	A	B	C	D	E	F	G	H	L	M	P	C	A
3/16"	1/3	0.38	0.25	0.88	0.19	0.60	0.56	0.98	1.47	0.16	1.12	0.19	0.06	0.06
1/4"	1/2	0.47	0.31	1.13	0.25	0.78	0.61	1.28	1.84	0.19	1.38	0.25	0.06	0.06
5/16"	3/4	0.53	0.38	1.22	0.31	0.84	0.75	1.47	2.09	0.22	1.66	0.31	0.06	0.06
3/8"	1	0.66	0.44	1.44	0.38	1.03	0.91	1.78	2.49	0.25	2.03	0.38	0.13	0.06
7/16"	1-1/2	0.75	0.50	1.69	0.44	1.16	1.06	2.03	2.91	0.31	2.38	0.44	0.13	0.06
1/2"	2	0.81	0.63	1.88	0.50	1.31	1.19	2.31	3.28	0.38	2.69	0.50	0.13	0.06
5/8"	3-1/4	1.06	0.75	2.38	0.63	1.69	1.50	2.94	4.19	0.44	3.34	0.69	0.13	0.06
3/4"	4-3/4	1.25	0.88	2.81	0.75	2.00	1.81	3.50	4.97	0.50	3.97	0.81	0.25	0.06
7/8"	6-1/2	1.44	1.00	3.31	0.88	2.28	2.09	4.03	5.83	0.50	4.50	0.97	0.25	0.06
1"	8-1/2	1.69	1.13	3.75	1.00	2.69	2.38	4.69	6.56	0.56	5.07	1.06	0.25	0.06
1-1/8"	9-1/2	1.81	1.25	4.25	1.16	2.91	2.69	5.16	7.47	0.63	5.59	1.25	0.25	0.06
1-1/4"	12	2.03	1.38	4.69	1.29	3.25	3.00	5.75	8.25	0.69	6.16	1.38	0.25	0.06
1-3/8"	12-1/2	2.25	1.50	5.25	1.42	3.63	3.31	6.38	9.16	0.75	6.84	1.50	0.25	0.13
1-1/2"	17	2.38	1.63	5.75	1.54	3.88	3.63	6.88	10.00	0.81	7.35	1.62	0.25	0.13
1-3/4"	25	2.88	2.00	7.00	1.84	5.00	4.19	8.86	12.34	1.00	9.08	2.25	0.25	0.13
2"	35	3.25	2.25	7.75	2.08	5.75	4.81	9.97	13.68	1.22	10.34	2.40	0.25	0.13
2-1/2"	55	4.13	2.75	10.50	2.71	7.25	5.69	12.87	17.84	1.38	13.00	3.13	0.25	0.25
