Screw Pin Chain Shackle, U.S. Type G210, Drop Forged | ||||||||||||||
Nominal Size |
Working Load Limit |

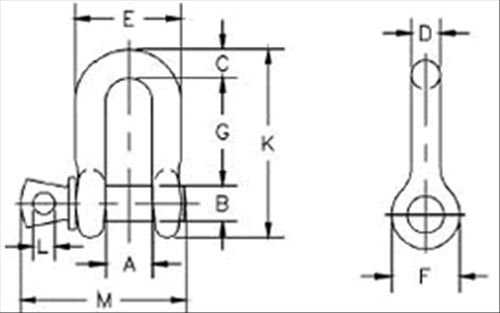

Dimensions (in.) | Tolerance | Weight Each | ||||||||||
+/- | ||||||||||||||
(in.) | (tons) | A | B | C | D | E | F | G | K | L | M | G | A | (lbs.) |
1/4" | 1/2 | 0.47 | 0.31 | 0.25 | 0.25 | 0.97 | 0.61 | 0.88 | 1.59 | 0.19 | 1.38 | 0.06 | 0.06 | 0.11 |
5/16" | 3/4 | 0.53 | 0.38 | 0.31 | 0.31 | 1.16 | 0.75 | 1.03 | 1.91 | 0.22 | 1.66 | 0.06 | 0.06 | 0.17 |
3/8" | 1 | 0.66 | 0.44 | 0.38 | 0.38 | 1.41 | 0.91 | 1.25 | 2.30 | 0.25 | 2.03 | 0.13 | 0.06 | 0.28 |
7/16" | 1-1/2 | 0.75 | 0.50 | 0.44 | 0.44 | 1.63 | 1.06 | 1.44 | 2.66 | 0.31 | 2.38 | 0.13 | 0.06 | 0.43 |
1/2" | 2 | 0.81 | 0.63 | 0.50 | 0.50 | 1.81 | 1.19 | 1.63 | 3.03 | 0.38 | 2.69 | 0.13 | 0.06 | 0.59 |
5/8" | 3-1/4 | 1.06 | 0.75 | 0.62 | 0.63 | 2.31 | 1.50 | 2.00 | 3.75 | 0.44 | 3.34 | 0.13 | 0.06 | 1.25 |
3/4" | 4-3/4 | 1.25 | 0.88 | 0.81 | 0.75 | 2.75 | 1.81 | 2.38 | 4.53 | 0.50 | 3.97 | 0.25 | 0.06 | 2.63 |
7/8" | 6-1/2 | 1.44 | 1.00 | 0.97 | 0.88 | 3.19 | 2.09 | 2.81 | 5.33 | 0.50 | 4.50 | 0.25 | 0.06 | 3.16 |
1" | 8-1/2 | 1.69 | 1.13 | 1.00 | 1.00 | 3.69 | 2.38 | 3.19 | 5.94 | 0.56 | 5.07 | 0.25 | 0.06 | 4.75 |
1-1/8" | 9-1/2 | 1.81 | 1.25 | 1.25 | 1.16 | 4.06 | 2.69 | 3.58 | 6.78 | 0.63 | 5.59 | 0.25 | 0.06 | 6.75 |
1-1/4" | 12 | 2.03 | 1.38 | 1.38 | 1.29 | 4.53 | 3.00 | 3.94 | 7.50 | 0.69 | 6.16 | 0.25 | 0.13 | 9.06 |
1-3/8" | 12-1/2 | 2.25 | 1.50 | 1.50 | 1.42 | 5.00 | 3.31 | 4.38 | 8.28 | 0.75 | 6.84 | 0.25 | 0.13 | 11.63 |
1-1/2" | 17 | 2.38 | 1.63 | 1.62 | 1.54 | 5.38 | 3.63 | 4.81 | 9.06 | 0.81 | 7.35 | 0.25 | 0.13 | 15.95 |
1-3/4" | 25 | 2.88 | 2.00 | 2.12 | 1.84 | 6.38 | 4.19 | 5.75 | 10.97 | 1.00 | 9.08 | 0.25 | 0.13 | 26.75 |
2" | 35 | 3.25 | 2.25 | 2.00 | 2.08 | 7.25 | 4.81 | 6.75 | 12.28 | 1.22 | 10.34 | 0.25 | 0.13 | 42.31 |
2-1/2" | 55 | 4.13 | 2.75 | 2.62 | 2.71 | 9.38 | 5.69 | 8.00 | 14.84 | 1.38 | 13.00 | 0.25 | 0.25 | 71.75 |
