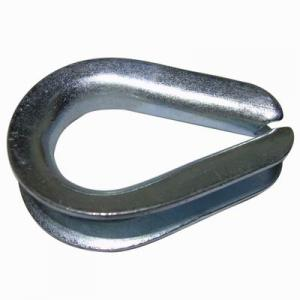

G-414 Extra Heavy Wire Rope Thimbles | |||||||||||
Rope Dia. (in.) |
Item No. | Weight Per 100 (lbs) |
Dimensions (in.) | ||||||||
S-414 Galv. |
SS-414 Stainless |
A | B | C | D | E | F | G | H | ||
1/4 | FDWT0832 | FDTS0832 | 6.5 | 2.19 | 1.62 | 1.50 | 0.88 | 0.41 | 0.28 | 0.06 | 0.25 |
5/16 | FDWT1032 | FDTS1032 | 11.8 | 2.50 | 1.88 | 1.81 | 1.06 | 0.50 | 0.34 | 0.08 | 0.30 |
3/8 | FDWT1232 | FDTS1232 | 21.6 | 2.88 | 2.12 | 2.12 | 1.12 | 0.63 | 0.41 | 0.11 | 0.39 |
7/16 | FDWT1432 | FDTS1432 | 34.7 | 3.25 | 2.38 | 2.38 | 1.25 | 0.72 | 0.47 | 0.12 | 0.45 |
1/2-9/16 | FDWT1618 | FDTS1618 | 51 | 3.62 | 2.75 | 2.75 | 1.50 | 0.89 | 0.59 | 0.15 | 0.48 |
5/8 | FDWT2032 | FDTS2032 | 75.7 | 4.25 | 3.25 | 3.12 | 1.75 | 1.00 | 0.66 | 0.16 | 0.53 |
3/4 | FDWT2432 | FDTS2432 | 158.1 | 5.00 | 3.75 | 3.81 | 2.00 | 1.22 | 0.78 | 0.22 | 0.69 |
7/8 | FDWT2832 | FDTS2832 | 177.8 | 5.50 | 4.25 | 4.25 | 2.25 | 1.38 | 0.94 | 0.22 | 0.78 |
1 | FDWT3232 | FDTS3232 | 313.9 | 6.12 | 4.50 | 4.75 | 2.50 | 1.56 | 1.06 | 0.25 | 0.88 |
1-1/8- 1-1/4 |
FDWT3640 | FDTS3640 | 400 | 7.00 | 5.12 | 5.88 | 2.88 | 1.81 | 1.31 | 0.25 | 1.25 |
1-1/4- 1-3/8 |
FDWT4044 | FDTS4044 | 811 | 9.08 | 6.50 | 6.81 | 3.50 | 2.19 | 1.44 | 0.37 | 1.29 |
1-3/8- 1-1/2 |
FDWT4448 | FDTS4448 | 1294.8 | 9.00 | 6.25 | 7.12 | 3.50 | 2.56 | 1.56 | 0.50 | 1.31 |
1-5/8 | FDWT5236 | FDTS5236 | 1700 | 11.25 | 8.00 | 8.12 | 4.00 | 2.72 | 1.72 | 0.50 | 1.38 |
1-3/4 | FDWT5636 | FDTS5636 | 1775 | 12.19 | 9.00 | 8.50 | 4.50 | 2.84 | 1.84 | 0.50 | 1.50 |
1-7/8-2 | FDWT2864 | FDTS2864 | 2775 | 15.12 | 12.00 | 10.38 | 6.00 | 3.09 | 2.09 | 0.50 | 1.69 |
2-1/4 | FDWT7232 | FDTS7232 | 3950 | 17.50 | 14.00 | 11.88 | 7.00 | 3.62 | 2.38 | 0.62 | 1.82 |
Extra Heavy Wire Rope Thimbles •G-414 meet the performance require-ments of Federal Specification FF-T-276b Type III, •Hot dip galvanized steel. •The standard choice for light duty applications and loading conditions |
