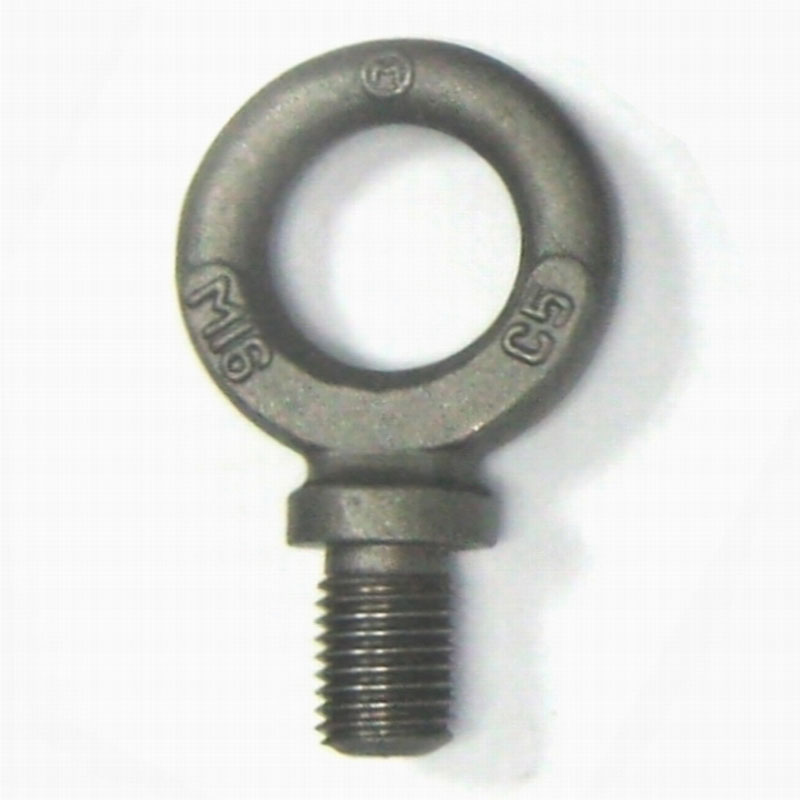

BS4278-3 Dynamo Eye Bolt, BS4278-3 Eye Bolt | ||||||||
Vertical Swl Ton |
Dimensions (mm) | |||||||
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
G (mm) |
H (mm) |
Weight Each kgs | |
0.10 | 6 | 22 | 9 | 27 | 18 | 17 | 5 | 0.07 |
0.15 | 8 | 22 | 9 | 27 | 18 | 17 | 5 | 0.07 |
0.25 | 10 | 22 | 9 | 27 | 18 | 17 | 5 | 0.07 |
0.32 | 12 | 22 | 9 | 27 | 18 | 17 | 5 | 0.07 |
0.50 | 14 | 32 | 13 | 41 | 28 | 29 | 9 | 0.24 |
0.63 | 16 | 29 | 11 | 34 | 23 | 23 | 6 | 0.14 |
1.00 | 18 | 40 | 15 | 47 | 32 | 32 | 9 | 0.40 |
1.25 | 20 | 40 | 15 | 47 | 32 | 32 | 9 | 0.61 |
1.60 | 22 | 44 | 17 | 53 | 35 | 35 | 14 | 0.60 |
2.00 | 24 | 51 | 19 | 60 | 40 | 40 | 12 | 0.80 |
3.20 | 30 | 64 | 24 | 76 | 51 | 51 | 14 | 1.72 |
