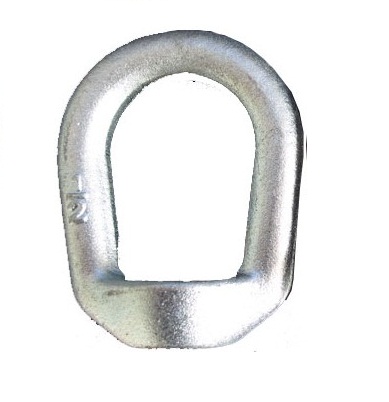

G400 Eye Nuts | ||||||||
SIZE No. | Std.Tap (M) | DIMENSIONS (in) | ||||||
A | C | D | E | F | S | T | Max.Tap Size | |
1 | 1/4 | 1-1/4 | 1-1/16 | 21/32 | 1/2 | 1/4 | 1-11/16 | 3/8 |
1A | 5/16 | 1-1/4 | 1-1/16 | 21/32 | 1/2 | 1/4 | 1-11/16 | 3/8 |
2 | 3/8 | 1-5/8 | 1-1/4 | 3/4 | 9/16 | 5/16 | 2-1/16 | 7/16 |
3 | 7/16 | 2 | 1-1/2 | 1 | 13/16 | 3/8 | 2-1/2 | 1/2 |
3A | 1/2 | 2 | 1-1/2 | 1 | 13/16 | 3/8 | 2-1/2 | - |
4 | 5/8 | 1-1/2 | 2 | 1-3/16 | 1 | 1/2 | 3-3/16 | 3/4 |
5 | 3/4 | 3 | 2-3/8 | 1-3/8 | 1-1/8 | 5/8 | 3-7/8 | 7/8 |
6 | 7/8 | 3-1/2 | 2-5/8 | 1-5/8 | 1-5/16 | 3/4 | 4-5/16 | 1 |
7 | 1 | 4 | 3-1/16 | 1-7/8 | 1-9/16 | 7/8 | 5 | 1-1/4 |
7A | 1-1/8 | 4 | 3-1/16 | 1-7/8 | 1-9/16 | 7/8 | 5 | 1-1/4 |
8 | 1-1/4 | 4-1/2 | 3-1/2 | 1-15/16 | 1-7/8 | 1 | 5-3/4 | 1-1/2 |
9 | 1-3/8 | 5 | 3-3/4 | 2 | 2 | 1-1/8 | 1-1/4 | 1-1/2 |
10 | 1-1/2 | 5-5/8 | 4 | 2-3/8 | 2-1/4 | 1-1/4 | 6-3/4 | 1-3/4 |
11 | 2 | 7 | 6-1/4 | 4 | 3-3/8 | 1-1/2 | 10 | 2-3/4 |
